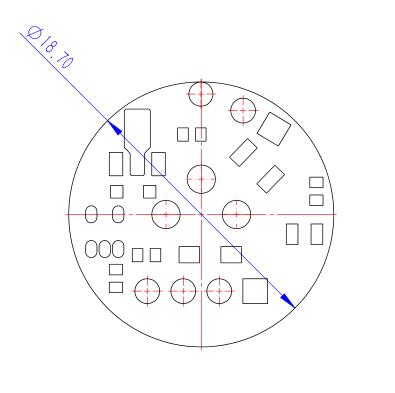

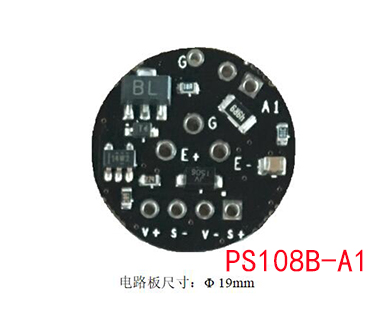

PS108B-A1 数字调节模拟输出型小体积压力变送板,将传感器的电阻差值信号转换为标准的4…20mA电流信号输出。此压力板采用回路供电,
无需独立供电电源,适合工业远传环境。
PS108B-A1压力变送板上的电子元件主要器件采用进口器件,确保工作稳定可靠,具有极强的抗干扰能力,本底噪声低、响应速度快等特点。
PS108B-A1压力变送板采用PCS1A或PCS16A调校工具方便批量生产。
性 能 指 标
以下表格参数在环境温度24℃、供电电压24Vdc、传感器阻抗350ohm、传感器灵敏度在2mV/V情况下测试所得
匹配传感器阻抗 |
匹配传感器灵敏度 |
匹配传感器零点 |
输出精度 |
输出噪声 |
响应时间 |
非线性 |
温漂系数 |
长期稳定性 |
||
ohm |
mV/V |
±mV |
±FS*% |
uA |
ms |
±FS*% |
±ppm/℃ |
±FS%/年 |
||
350 ~ 20000 |
0.8 ~ 100 |
80 |
0.05 |
1 |
1 |
0.005 |
20 |
0.08 |
||
|
||||||||||
输入信号共模抑制比 |
电源电压抑制比 |
过流保护 |
过压保护 |
工作电压 |
极性保护 |
负载电阻 |
相对湿度 |
工作温度 |
||
dB |
dB |
≤ mA |
≤ V |
Vdc |
Vdc |
ohm |
% |
℃ |
||
120 |
150 |
24 |
36 |
8 ~ 36 |
36 |
750 |
20 ~ 80 |
-40 ~ 125 |
备注:
1、 匹配传感器阻抗:变送板可接受传感器供电两端的电阻值,或信号两端的电阻值。
2、 匹配传感器灵敏度:变送板可接受传感器输出信号与传感器供电电压的比值。
3、 匹配传感器零点:变送板可接受传感器在不加压初始状态输出的信号值。
4、 输出精度:变送板针对满量程的精度。
5、 输出噪声:传感器阻抗和灵敏度越低,变送板输出噪声越高。
6、 响应时间:传感器变化±FS 0.05%时,变送板输出(4…20mA)变化对应的±FS 0.05%所需要的时间。
7、 非线性:针对于满量程的百分数。
8、 温漂系数:变送板温度每变化1℃,输出变化3.2e-5mA
9、 长期稳定期:变送板每隔一年,针对于满量程变化的百分数。
10、 输入信号共模抑制比:越高代表抗干扰能力越强。
11、 电源电压抑制比:越高代表抗干扰能力越强。
12、 反接耐压:反接电源不损坏的最大耐压,也就是反极保护功能所承受的最大耐压。

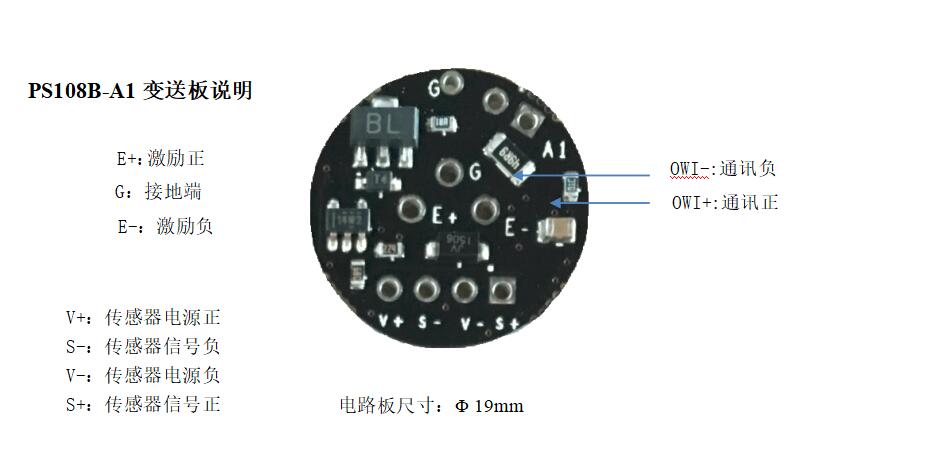

应变计芯体接法:V+(传感器供电正)、V-(传感器供电负)、S+(传感器信号正)、S-(传感器信号负)
安 装 调 试 方 法
一、 安装方法:(用烙铁去焊接板上端子时,烙铁得接地,以防静电损坏压力变送板)
1、压力变送板上的E+对应激励正端、E-对应激励负端,分别连到连接座上,与外围互连。
2、压力传感器的电源正、信号负、电源负、信号正,分别连接到压力变送板的V+、S-、V-、S+端即可。
3、压力变送板上的接地焊盘接传感器外壳,如果传感器分布电容大(如陶瓷压阻或应变计),一定得要接。
二、 接线方法:
1、 配合本公司的PCS1A调试工具接线方法: 调试工具的PWO+、PWO-端分别接变送板上的激励正端 、激励负端,OWI+端和OWI-端接变送板的OWI+端和OWI-端即可。
三、 效准方法:
1、 根据PCS1A调试软件的操作流程校准。如有疑问请参照PCS1A调试工具数据手册。
四、 使用事项:
1、 PS108B-A1在设计时为了提高可靠性,采用OTP固件技术。因此校准数据写入次数最多不能超4次,在数据写入时请谨慎操作。超过4次为第4次写入的零位、满度数据。
2、 PS108B-A1整个信号链为模拟通道,本底噪声低、响应速度快。但不具备线性修正、温度补偿功能。
