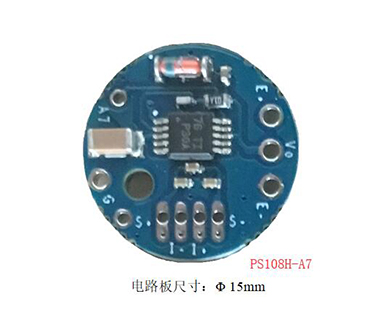

PS108-A7压力变送板上的电子元件采用进口器件，确保工作稳定可靠，具有极强的抗干扰能力，本底噪声低、响应速度快等特点。
PS108-A7压力变送板采用PCS1A或PCS16A调校工具方便批量生产。
匹配传感器阻抗
匹配传感器灵敏度
匹配传感器零点
输出精度
输出噪声
响应时间
非线性
温漂系数
长期稳定性
ohm
mV/V
±mV
±FS*%
mV
ms
±FS*%
±ppm/℃
±FS%/年
3000 ~ 6000
0.8 ~ 100
80
0.05
1
0.2
0.005
20
0.08
输入信号共模抑制比
电源电压抑制比
过流保护
过压保护
工作电压
极性保护
负载电阻
相对湿度
工作温度
dB
dB
≤ mA
≤ V
Vdc
Vdc
ohm
%
℃
120
150
30
5.5
2.7 ~ 5.2
20
10k
20 ~ 80
-40 ~ 125
备注：
1、 匹配传感器阻抗：变送板可接受传感器供电两端的电阻值，或信号两端的电阻值。
2、 匹配传感器灵敏度：变送板可接受传感器输出信号与传感器供电电压的比值。
3、 匹配传感器零点：变送板可接受传感器在不加压初始状态输出的信号值。
4、 输出精度：变送板针对满量程的精度。
5、 输出噪声：传感器阻抗和灵敏度越低，变送板输出噪声越高。
6、 响应时间：传感器变化±FS 0.05%时，变送板输出（0.1…5VDC）变化对应的±FS 0.05%所需要的时间。
7、 非线性：针对于满量程的百分数。
8、 温漂系数：变送板温度每变化1℃，输出变化3.2e-5mA
9、 长期稳定期：变送板每隔一年，针对于满量程变化的百分数。
10、 输入信号共模抑制比：越高代表抗干扰能力越强。
11、 电源电压抑制比：越高代表抗干扰能力越强。
12、 反接耐压：反接电源不损坏的最大耐压，也就是反极保护功能所承受的最大耐压。
安 装 调 试 方 法
一、 安装方法：（用烙铁去焊接板上端子时，烙铁得接地，以防静电损坏压力变送板）

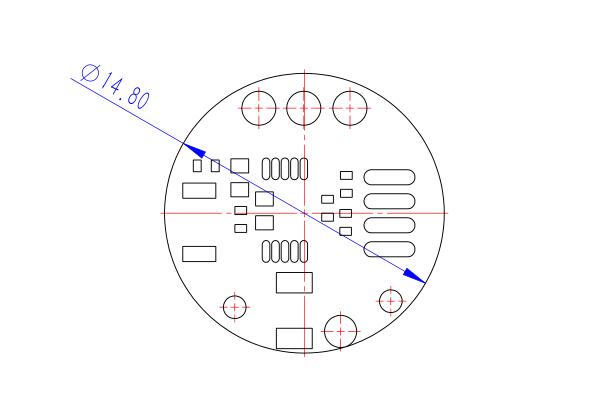

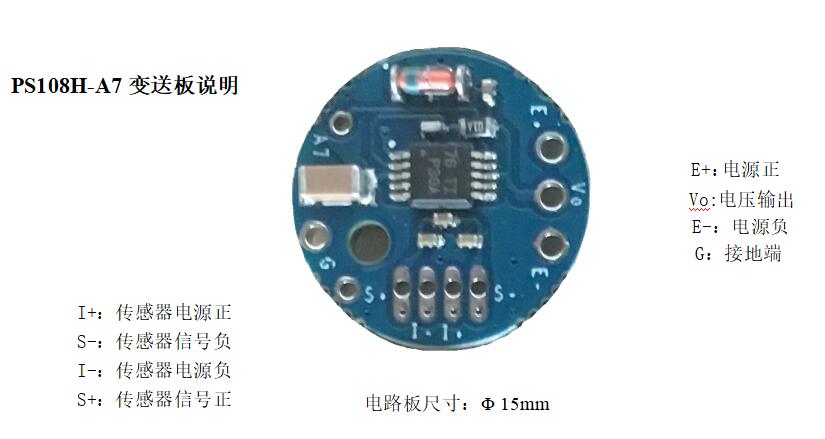

1、压力变送板上的E+对应电源正端、Vo对应电压输出端、E-对应电源负端，分别连到连接座上，与外围互连。
2、压力传感器的电源正、信号负、电源负、信号正，分别连接到压力变送板的I+、S-、I-、S+端即可。
3、压力变送板上的接地焊盘接传感器外壳，如果传感器分布电容大（如陶瓷压阻或应变计），一定得要接。
二、 接线方法：
配合本公司的PCS1A调试工具接线方法: 调试工具的PWO+、PWO-、Vin端分别接变送板上的供电正端 、供电负端、电压输出端即可。
三、 效准方法：
1、 根据PCS1A调试软件的操作流程校准。如有疑问请参照PCS1A调试工具数据手册。
四、 使用事项：
1、 PS108H-A7在设计时为了提高可靠性，采用OTP固件技术。因此校准数据写入次数最多不能超4次，在数据写入时请谨慎操作。超过4次为第4次写入的零位、满度数据。
2、 PS108H-A7整个信号链为模拟通道，本底噪声低、响应速度快。但不具备线性修正、温度补偿功能。
性 能 指 标
以下表格参数在环境温度24℃、供电电压24Vdc、传感器阻抗4.7kohm、传感器灵敏度在5mV/V情况下测试所得
硅芯体接法：I+（传感器供电正）、I-（传感器供电负）、S+（传感器信号正）、S-（传感器信号负）
PS108H-A7 压力变送板资料下载
